P. 61

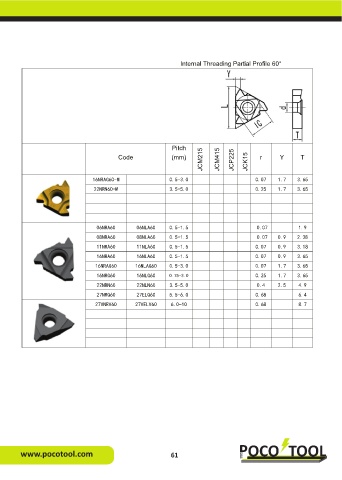

Internal Threading Partial Profile 60°
Pitch
JCM215 JCM415 JCP225 JCK15
Code (mm) r Y T
16NRAG60-M 0.5-3.0 0.07 1.7 3.65
22NRN60-M 3.5-5.0 0.25 1.7 3.65
06NRA60 06NLA60 0.5-1.5 0.07 1.9
08NRA60 08NLA60 0.5-1.5 0.07 0.9 2.38
11NRA60 11NLA60 0.5-1.5 0.07 0.9 3.18
16NRA60 16NLA60 0.5-1.5 0.07 0.9 3.65
16NRAG60 16NLAG60 0.5-3.0 0.07 1.7 3.65
16NRG60 16NLG60 0.75-3.0 0.25 1.7 3.65
22NRN60 22NLN60 3.5-5.0 0.4 2.5 4.9
27NRQ60 27ELQ60 5.5-6.0 0.68 6.4
27VNRV60 27VELV60 6.0-10 0.68 8.7
www.pocotool.com 61
